描述

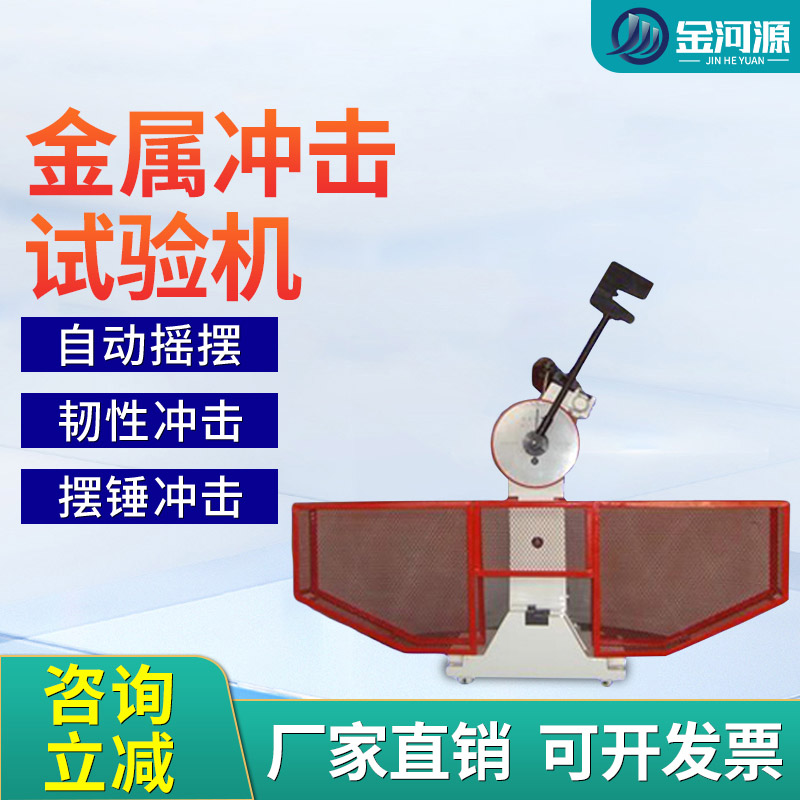

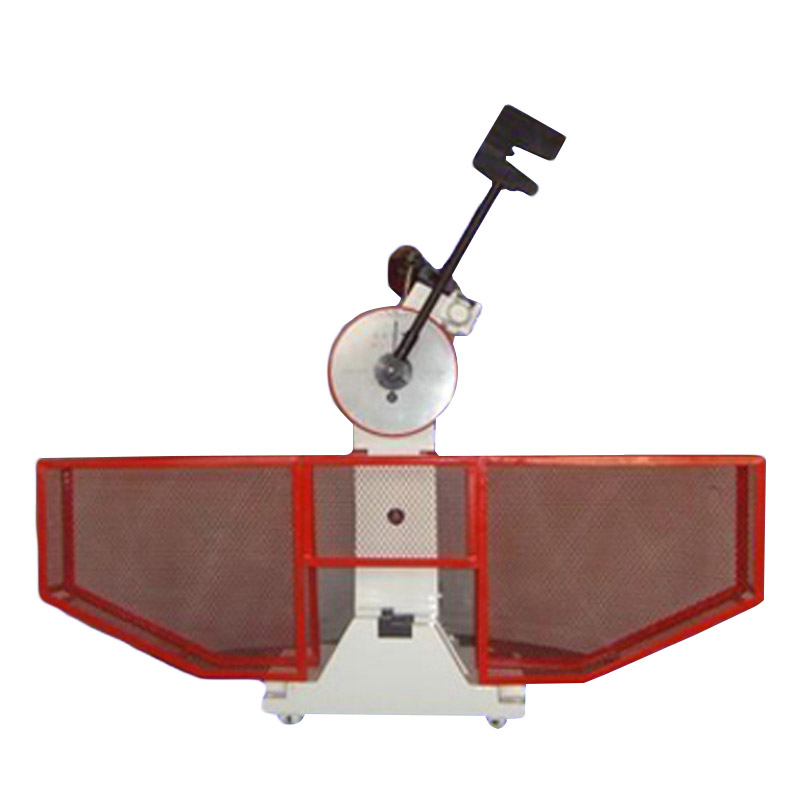

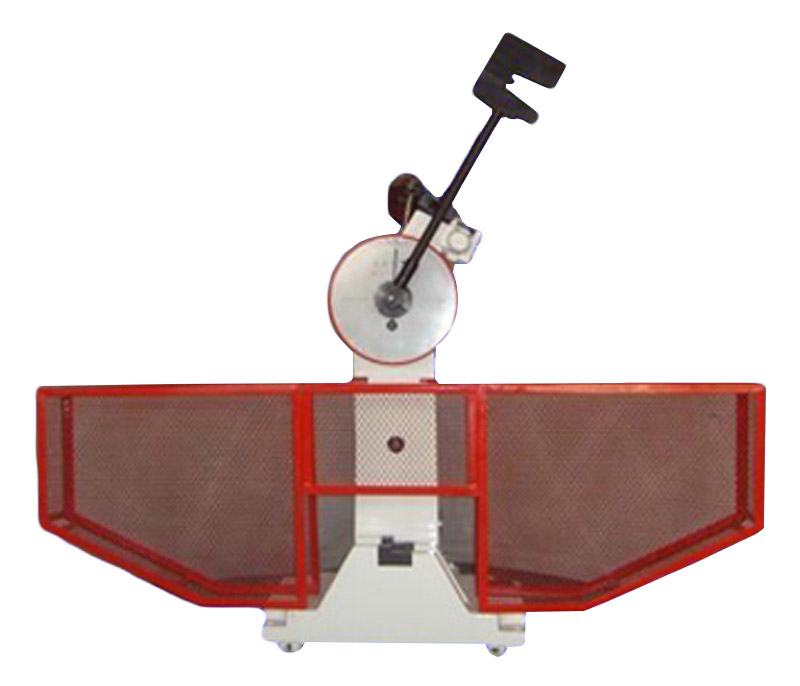

金属冲击试验机
产品细节：
技术参数：
冲击能量：500J、250J
度盘能量范围：0～500J、0～250J
每小格分度值：5J、2.5J
摆锤冲击能量：500J、250J
摆锤力矩：267.9492 N·m、133.9746 N·m
摆锤预扬角：150°
主轴中心冲击点（试样中心）距离：800mm
冲击速度：5.4m/s
试样支座跨距：40mm
试样支座端部圆弧半径：1～1.5mm
试样支座支撑面倾角：0°
冲击刀圆弧半径：2～2.5mm
冲击刀夹角：30°
冲击刀厚度：16mm
试样规格：10×10×55 mm
试验机重量：约 550kg
试验机外型尺寸：2300×600×1400mm
电源：三相四线制 50Hz 380V 250W（主电机）
产品特点：
1、双能量档位设计，适用范围广
支持 500J/250J 两种冲击能量，度盘分度值分别为 5J/2.5J，可满足不同强度金属材料的韧性测试需求，兼顾中低强度材料的高精度检测与高强度材料的常规检测。
2、高精度机械结构，数据稳定可靠
摆锤力矩精准（500J 对应 267.9492N・m、250J 对应 133.9746N・m），冲击中心与主轴中心距离固定为 800mm，确保冲击过程中能量传递无偏差。
冲击刀、支座尺寸严格遵循标准（支座跨距 40mm、冲击刀夹角 30°、圆弧半径 2~2.5mm），减少系统误差。
3、安全防护完善，操作便捷
半封闭式防护结构可防止试样飞溅伤人，搭配稳定的挂摆与释放机构，降低误操作风险；指针式度盘读数直观，无需复杂软件操作，适配工厂质检场景。
4、皮实耐用，适配工业环境
整机重量约 550kg，底座稳定性强；三相 380V 供电设计适配车间电源，机械结构故障率低，长期使用精度衰减小。
产品用途：
1、原材料质量管控：对钢材、合金等金属原材料进行冲击试验，验证其是否符合国标 / 行业标准的韧性要求，是材料入库、批次验收的必检项目。
2、工艺与热处理效果验证：评估淬火、回火、焊接等加工工艺对材料韧性的影响，优化热处理参数，避免因工艺不当导致材料脆化。
3、材料脆性与缺口敏感性分析：通过带缺口的标准试样（10×10×55mm），检测材料对缺口的敏感程度，预测材料在服役过程中因应力集中引发的断裂风险。
4、安全与失效分析：对服役失效的金属构件进行冲击试验，分析断裂原因，为改进材料选型或结构设计提供依据。
测试原理：
1、摆锤储能阶段：摆锤从 150° 预扬角位置被释放，在重力作用下下落，将重力势能转化为动能，冲击速度稳定为 5.4m/s。
2、试样冲击阶段：摆锤以设定的能量冲击支座上的标准试样，试样断裂过程中吸收部分冲击能量。
3、能量计算阶段：摆锤冲击后继续上扬，剩余动能转化为势能，通过读取度盘上的能量差值（初始能量 – 剩余能量），直接得到试样的冲击吸收能量，以此评价材料的韧性高低。
应用领域：
1、钢铁冶金：钢材、铸件、型材的出厂质检，如碳钢、合金钢、铸铁的冲击韧性检测
2、压力容器锅炉：锅炉钢板、压力容器用钢的低温冲击试验，验证低温环境下的抗脆断能力
3、轨道交通：钢轨、车体钢结构、转向架部件的材料韧性检测，保障高寒 / 重载工况安全
4、汽车制造：发动机连杆、曲轴、车架等关键部件的材料筛选，评估抗冲击疲劳性能
5、石油化工：油气输送管线钢、海洋平台用钢的冲击试验，适配复杂工况的安全要求
6、科研院所：新型金属材料的韧性研究、工艺优化试验，以及材料失效分析
